Декодер Meteor-M интегрирован в r2cloud ( Теперь можно получать снимки прямо на…


Декодер Meteor-M интегрирован в r2cloud (https://github.com/dernasherbrezon/r2cloud) Теперь можно получать снимки прямо на raspberrypi (Изображение на скриншоте с разрывами из за помех на 137Mhz. Пока не разобрался откуда они)

Meteor M2 04/05/2018

submitted by /u/jeffreypkelly
[link] [comments]

Добрый день, уважаемые участники и гости группы. Сегодня результаты…




Добрый день, уважаемые участники и гости группы. Сегодня результаты исследования свойств SDR fractal antenna. К сожалению фотографировать процесс мне не разрешили по причине... Ну вы поняли...

Оборудование:
Приемники: smv 8, 12;
Генераторы: AFG 3022B, Г4-158, Г4-76;
Антенна эталонная: АИ-5;
Антенна излучателя: волновой вибратор (телескопический);
Антенна исследуемая: SDR fractal antenna 100х100мм.

Расстояние между излучателем и антенной 1 м.

Сначала были получены результаты измерений с антенны АИ-5 в Дб, затем при помощи калибровочной таблицы преобразованы в напряженность электрического поля мкВ/м^2.

Затем проводились измерения SDR fractal antenna. Полученные данные в Дб были так же переведены в мкВ и затем полученные отношения переведены во всеми знакомый коэф. Усиления (затухания).

Результаты:
20кГц -120Дб
100кГц-100Дб
1МГц-40Дб
5МГц-25Дб
10МГц-10Дб
20МГц-12Дб
25МГц+1,9Дб
30МГц+1,8Дб
50МГц-7Дб
100МГц-3Дб
125МГц+1Дб
400МГц+12Дб
500МГц+7,8Дб
600МГц+1Дб
700МГц+7Дб
800МГц+13Дб
900МГц-7Дб
1ГГц+2Дб

К сожалению диапазон 150-400МГц остался без внимания из-за отсутствия генератора. 125 МГц проверил при помощи кварца и усилка.

В целом что хотелось бы сказать:

Ожидания оправдались. На радиолюбительских диапазонах оч. достойные результаты. Антенна получилась широкополосной как раз для SDR экспериментов.
Не забывайте так же, что антенна короткозамкнутая.

По поводу диаграммы направленности http://refleader.ru/bewmerpolrna.html

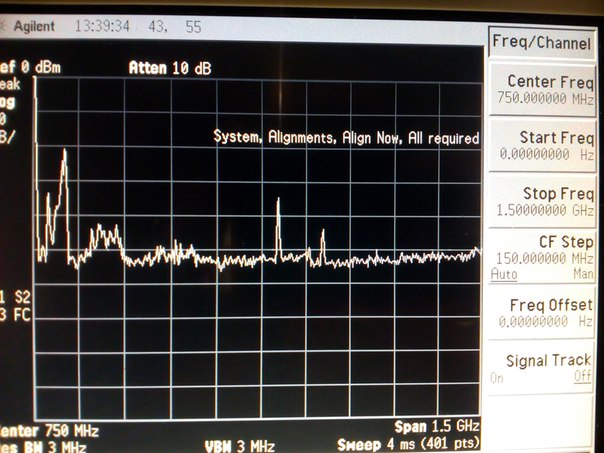

P.S. 2 фотографии во вложениях 1- к спектранализатору подключен штырь (50см); 2- фрактальная антенна.

List of SDR applications with Rig Control and IF Ouput Settings?

I currently use HDSDR with my Yaesu FT-950 and a cheap USB dongle. HDSDR has rig control through OmniRig (CAT control) and variables for IF output.

HDSDR is OK, but I would like to look into other options.

What other SDR software is available that allows Rig Control with an IF OUTPUT setting for the waterfall display / panadapter?

For the other FT-950 users, what SDR software are you using?

submitted by /u/ultravista_2
[link] [comments]

Filtered Amplified Coketanna with hard metal body and FlightAware Pro Stick Plus

Performance comparison versus a pro setup and build details.



Read more ....

how the fuck do i get the adsb scope to work with rtl1090?!?

1090 is displaying aircraft just fine but i cant get any plotting software to run. ive done every guide and still no luck. here what bot configs look like right now https://imgur.com/a/V0tqf

submitted by /u/michaelda9971
[link] [comments]

SDRSharp signal strength mapping

I would like to be able to map (e.g. azimuth and elevation) rf signal strength relative to my receiver, for satellites (e.g. NOAA weather) passing nearby.

Anyone have an app for that?

submitted by /u/wwoofbum
[link] [comments]

Comment on Using a Transmit/Receive Switch to Protect an SDR from a Transmit Radio by Segaboy

Good price compared to most coaxial relays.

Mini whip strangeness

Mini whip strangeness submitted by /u/Enbchina
[link] [comments]

Comment on moRFeus: A Low Cost Wideband Signal Generator and Frequency Mixer by Some frikkie wiff a raaadio

Mmmmh data sweep mode man should be figured out quickly 😛
