RTL-SDR Discussion • Re: Excessive current in my RTL-SDR V3 dongle and higher temperature

Yes, negative pulse only results in latch-up!

I modified the input diplexer of the dongle and have now lower attenuation in the lower frequency range. I can receive the time signal of Rugby now at 60 kHz, and see a strong signal of DCF77. But this is at the cost of the latch-up problem.

Now I know the problem I can make a workaround and bypass the problematic BGA2867 amplifier.
And may be I will also modify the input transformer in the direct sampling path (I measured 7 uH primary to 110 uH secundary, so I assume 2 to 4+4 turns). That 7 uH at 50 Ohm level is the bottle neck for the lower frequencies.

Statistics: Posted by Brightnoise — Tue Jan 23, 2018 11:29 pm


у многих возникают проблемы по питанию донгла, вот пример решения …

у многих возникают проблемы по питанию донгла, вот пример решения
https://vk.com/expelectrolab?w=wall-160526600_12

Troubleshooting Help • Re: Microsoft signature problem

So the old version works, but not the new?

New version need the latest .NET 4.5 to be installed. Maybe that's been corrupted, or not installed on your PC?

Statistics: Posted by rtlsdrblog — Tue Jan 23, 2018 11:08 pm


Troubleshooting Help • Re: zadig.exe error

If you keep having trouble try this alternative tool http://visualgdb.com/UsbDriverTool.

Statistics: Posted by rtlsdrblog — Tue Jan 23, 2018 11:07 pm


Comment on Reverse Engineering Weather Station RF Signals with an RTL-SDR by QRPhomebrewer_

URH is an incredible tool. I use it on a Windows 10 laptop with a hackrf. I highly recommend it to anyone who is interested in getting started in analyzing signals. It allows a very hands on approach to observing, understanding and experimenting with such data.

Comment on Reverse Engineering Weather Station RF Signals with an RTL-SDR by QRPhomebrewer_

URH is an incredible tool. I use it on a Windows 10 laptop with a hackrf. I highly recommend it to anyone who is interested in getting started in analyzing signals. It allows a very hands on approach to observing, understanding and experimenting with such data.

RTL-SDR Discussion • Re: Excessive current in my RTL-SDR V3 dongle and higher temperature

Hey sent you an email too.

The high current draw issue is mainly in reference to a problem within the RTL2832U chip. Rarely his chip has a defect that slowly degrades the chip and causes high power consumption.

But we have also seen even more rarely cases where the BGA2867 has also failed and begun drawing excessive current. This latch-up phenomenon may be the cause of that. It's possible that people may have accidentally applied a negative DC voltage to the SMA port which could be damaging the chips.

I tested applying a negative DC voltage and found that latch up does occur. But i've been unable to replicate the issue with a large positive pulse. If it's a problem perhaps you could try adding an attenuator to the antenna rotator signal to ensure that it is not strong enough to cause damage.

I'll also look into the latch up phenomena, but I think it might just be a quirk of the amplifier when used in voltage ranges that are out of spec for it.

Statistics: Posted by rtlsdrblog — Tue Jan 23, 2018 11:05 pm


Infrared tools?

Any decent hardware or software that can do infrared?

submitted by /u/Ask-Netsec
[link] [comments]

Troubleshooting Help • Re: zadig.exe error

Maybe re-download it and try again... could have been corrupted.

Statistics: Posted by bobasaurus — Tue Jan 23, 2018 8:30 pm


Здравствуйте уважаемые участники, по вашим просьбам немного расскажу об…






Здравствуйте уважаемые участники, по вашим просьбам немного расскажу об области применения usb фильтра. В принципе он предназначен для того, чтобы минимизировать воздействие импульсных помех, возникающих в результате работы тактируемых цифровых микросхем и импульсных источников питания. Дело в том, что разные производители материнских плат ПК или мобильных платформ могут реализовывать различные варианты исполнения usb интерфейсов и их питания. Как показывает практика, у некоторых пользователей возникают проблемы именно от того, что питание приемника оказывает влияние собственно на сам принимаемый сигнал и особо на рынке ничего не предложено для решения данной проблемы.
https://www.sigidwiki.com/wiki/High_Speed_USB_Noise
Существуют изоляторы usb интерфейсов на мс серии adum, но они не работают на usb full speed и требуют наличия дополнительного dc/dc преобразователя, который собственно будет являться источником дополнительных помех, которые нам не желательны.
Установка же массивных ферритов на кабели питания спасает от высокочастотных сигналов начиная с 200 МГц.
Предлагаемое техническое решение фильтра является комплексным решением в ограничении импульсных помех в usb канале. Так же может использоваться как вариант фильтра питания МШУ.

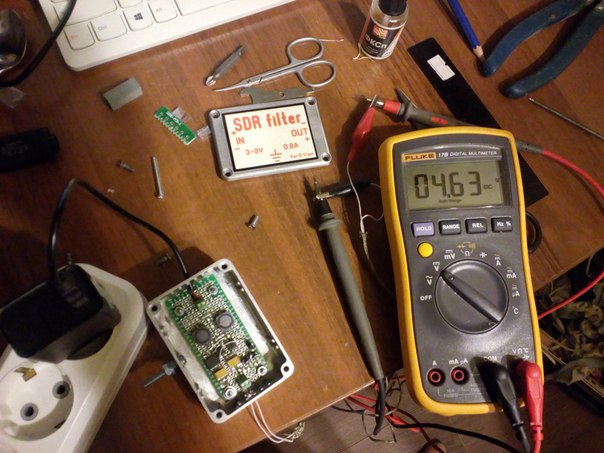

Фото:
1) usb помеха
2) помеха импульсного источника питания
3,4) входной сигнал по отношению к выходному.
5) падение напряжения (вход 5.1В)
