Приемник RTL-SDR.COM V3 — обзор новой версии

Ребята из rtl-sdr.com разошлись не на шутку. Очередная версия приемника получила большое количество дополнений и улучшений. Что удивительно — цена осталась неизменной! И даже если она все же вырастет на 1-2$, как предупредили разработчики, за рост это можно не считать. В данной статье будут рассмотрены новые возможности приемника, пока что без каких-либо тестов.

rtlsdrcomv3-2-2



Достоинства предыдущей версии, такие как TCXO, охлаждение, корпус и т.д. — сохранились без изменений.

Direct Sampling Mode (500 kHz — 24 MHz)

В версию V3 встроили полноценную схему DSM — предусилитель около 10 дБ, ФНЧ 24 МГц и согласующий/симметрирующий трансформатор. Сами разработчики называют доработку экспериментальной, и с нормальным конвертером она вряд ли сможет тягаться, но в качестве обзорного/ознакомительного КВ приемника лишней не будет. Напомню, что за китайский приемник с подобной доработкой, только хуже, народ выкладывает немалые деньги, здесь же все удовольствие идет нахаляву. Первые тесты пользователей уже появились на ютубе. КВ режим включается программно, в SDRSharp это настройки — Sampling Mode — Direct Sampling (Q-branch). Приему ниже 500 кГц мешает схема инжектора питания, при необходимости можно удалить дроссель инжектора.

Программно управляемый инжектор питания 4,5 В

Теперь не нужно разбирать приемник и перетыкать перемычку — питание включается и выключается запуском специальных скриптов. Это стало возможным благодаря использованию одного из GPIO выводов микросхемы RTL2832U, которыми можно управлять программно. В дальнейшем, скорей всего, появится более удобное приложение или плагин для SDRSharp. Напряжение питания проходит через LC фильтр и малошумящий LDO стабилизатор 4,5В 100мА. Это должно снизить помехи от USB. Важно: перед включением убедитесь, что в кабеле нет КЗ и не используется короткозамнутая антенна.

Уменьшение внутреннего шума и количества пораженных частот

По словам разработчиков, уменьшение шумов и спуров достигнуто модернизацией разводки платы — увеличением площади земли и количества переходных отверстий, изменением схемы подключения к массе USB, добавлением ферритовых дроселей, применением малошумящих линейных стабилизаторов.

Улучшение приема выше 1 ГГц

Стандартная согласующая схема фронтенда RTL-SDR рассчитана на прием DVB-T, и сигналы выше 1 ГГц ослабляются. В новой версии схема согласования изменена для улучшения приема выше 1 ГГц. Применены качественные индуктивности с высокой добротностью.

Улучшение защиты фронтенда

В дополнение к стандартной сборке BAV99 на вход приемника добавлен специализированный диод (супрессор?), обеспечивающий более надежную защиту микросхемы R820T2 от близких грозовых разрядов и других сильных сигналов.

Разъем SMA

Теперь он немного длиннее, а главное, с гайкой и шайбой. Будет меньше деформация платы при нагрузках на антенный разъем, SMD компоненты в этом плане очень нежные. Для ВЧ экранировки тоже полезно.

Подгон разработчикам и продвинутым юзерам

Удобными для пайки контактами выведены: неиспользуемые выводы GPIO, CLK вход/выход опорного сигнала, 3,3 В, GND, I2C. Следует соблюдать осторожность, т.к. выводы не имеют защиты от статики.

Коммутация опоры

Добавлена возможность оперативного переключения опорного сигнала. Если такая необходимость имеется, нужно отпаять резистор-перемычку и запаять штырьки 2х2шт. После этого, переставляя перемычку, можно переключаться между тактированием от внутренней опоры, от внешней, или выводом внутренней опоры наружу (к примеру, на другой донгл). Подробнее в инструкции к приемнику.

Крепежные отверстия

Добавлено 4 отверстия по углам платы. Используя стойки для плат, можно собирать платы приемников в стопки.

Модификация антенны

К основанию антенны приклеена медная подошва, соединенная с общим проводом. Размещая антенну на проводящих поверхностях, можно улучшать ее приемные качества.

Размещение основных элементов на плате:

rtlsdrcomv3-3-3

Общая схема доработок:

rtlsdrcomv3_2

Как можно видеть, на входе приемника теперь висит много компонентов, каждый из которых имеет свои паразитные индуктивности, емкости и резонансы, а также тепловые шумы. Разработчики уверяют, что на прием УКВ диапазона доработки практически не повлияли, насколько это верно — нужно проверять на практике.

UPD. Схема исправлена, падение на D12 составляет около 0,6В, и, конечно, это никакой не Шоттки.

В продаже появились приемники RTL-SDR.COM новой версии V3, а также режекторные фильтры FM диапазона. …

RadioSpy
В продаже появились приемники RTL-SDR.COM новой версии V3, а также режекторные фильтры FM диапазона. http://radiospy.ru

Друзья подскажите пожалуйста где лучше заказать HackRF One ?Заранее спасибо !!!…

Друзья подскажите пожалуйста где лучше заказать HackRF One ?
Заранее спасибо !!!

SDRUno with RTL SDR dongles 0 96 MSPS setting [00:00:51]

To change 2.4 MSPS:
Click small arrow next to 2.4 MSPS
ON YOUR KEYBOARD, PRESS THE UP KEY!

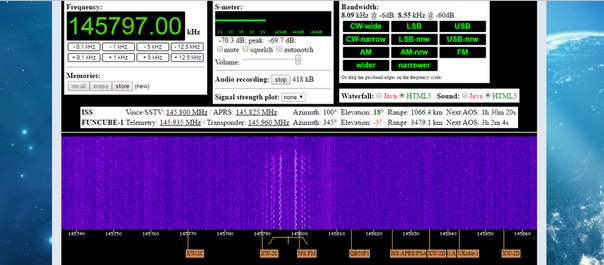

Картинка из космоса, только что декодировал, здорово!🚀📡👍Web SDR Рузаевка….
